Перепускной Односедельный Клапан INNOVA J
/ / / / Перепускной Односедельный Клапан INNOVA J
Перепускной Односедельный Клапан INNOVA J приобрести в Москве, купить по всей России

Перепускной Односедельный Клапан INNOVA J

Запросить инфо

More information

Перепускной Односедельный Клапан INNOVA J

Запросить инфо

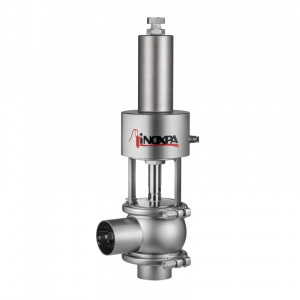

Клапан INNOVA типа J представляет собой односедельный клапан с пневматическим приводом, предназначенный для использования в качестве перепускного клапана в гигиенических установках.
Наиболее важными являются следующие виды применения: в качестве байпасного клапана для объемных насосов либо для защиты оборудования от избыточного давления.
Давление закрытия клапана определяется усилием пружины, которое может изменяться с помощью регулировочного винта, расположенного в верхней части.
Когда это установленное усилие превышается, клапан открывается.
Клапан оснащен приводом для открытия клапана в процессе CIP-мойки.

Запросить информацию и цены

Конструкция и характеристики

Диапазон давления: от 0,5 до 6 бар.
Демонтаж внутренних деталей простым ослаблением clamp-хомута.
Открытый корпус позволяет проводить визуальную проверку уплотнения штока.
Корпус регулируется на 360º.

Материалы

Детали в контакте с продуктом AISI 316L (1.4404)
Другие детали из нерж.стали AISI 304 (1.4301)
Уплотнения EPDM

Обработка поверхности:
Внутренняя Полированная Ra ≤ 0,8 μm
Внешняя Матовая

Опции

Уплотнения: HNBR или FPM.
Другие типы присоединений.
Диапазон давления открытия:
от 6 до 10 бар для размеров DN 25, 40 и 50.
Внешние позиционные датчики.
Обработка поверхности: Ra ≤ 0,5 μm.
Корпус с нагревательной рубашкой.
Паровой барьер.
