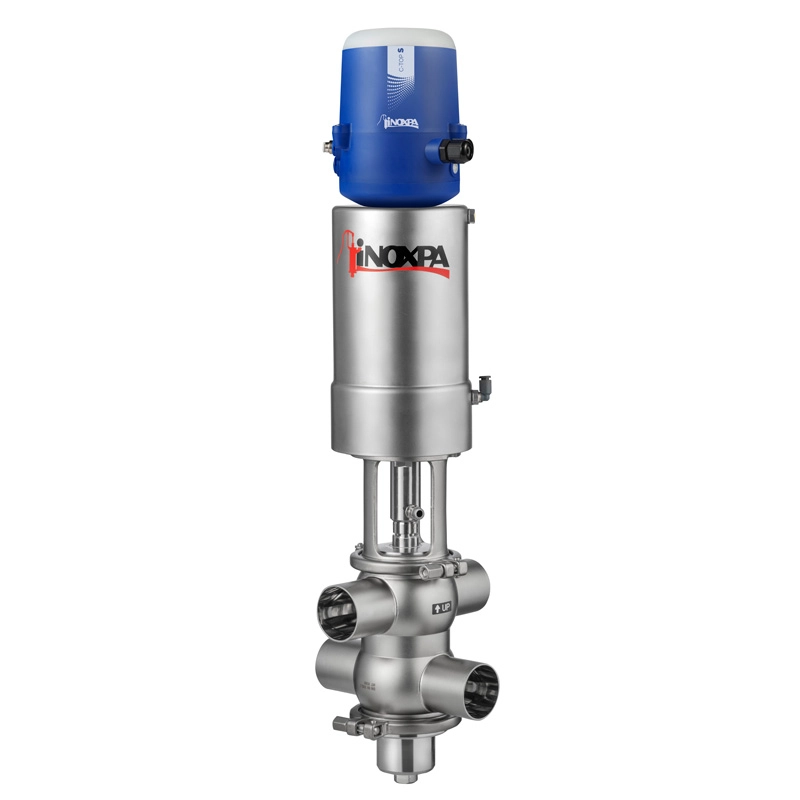

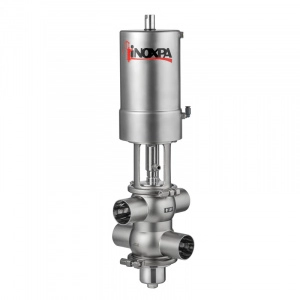

Клапан INNOVA S представляет собой двухседельный пневматический клапан с отсечной функцией, для гигиенических видов применения.
При атмосферном давлении между седлами двух валов клапана INNOVA S образуется камера утечки, что обеспечивает надежное разделение двух продуктов, один из которых обычно является средством для мойки (CIP). Очистка камеры утечки производится с помощью внешнего соединения для CIP(системы безразборной очистки), расположенного в фонаре.
-
Ваш городМоскваВаш город Москва?Выбор городаВыберите ближайший к вам регион,
где есть офис компании -
ПН-ПТ, С 9:00 ДО 18:008 (800) 707-78-22
INNOVA S Отсечной двухседельный клапан
INNOVA S Отсечной двухседельный клапан
Решение
Отделка поверхности
Внутренняя: блестящая полировка Ra ≤ 0,8 мкм
Наружная: матовая
Размеры, имеющиеся в наличии
DIN EN 10357 серия A DN 40 - DN 100 (ранее DIN 11850 серия 2)
ASTM A269/270 OD 1½’’ - OD 4’’ (соответствует трубе OD)
Соединения
Под сварку
Эксплуатационные ограничения
Рабочая температура: от -10 ⁰C до 121 ⁰C
Температура стерилизации: 140 ºC (максимум 30 минут)
Максимальное рабочее давление: 1 000 кПа (10 бар)
Минимальное рабочее давление: вакуум
Давление сжатого воздуха: 6 – 8 бар
Внутренняя: блестящая полировка Ra ≤ 0,8 мкм
Наружная: матовая
Размеры, имеющиеся в наличии
DIN EN 10357 серия A DN 40 - DN 100 (ранее DIN 11850 серия 2)
ASTM A269/270 OD 1½’’ - OD 4’’ (соответствует трубе OD)
Соединения
Под сварку
Эксплуатационные ограничения
Рабочая температура: от -10 ⁰C до 121 ⁰C
Температура стерилизации: 140 ºC (максимум 30 минут)
Максимальное рабочее давление: 1 000 кПа (10 бар)
Минимальное рабочее давление: вакуум
Давление сжатого воздуха: 6 – 8 бар
Принцип работы
При атмосферном давлении между седлами двух валов клапана INNOVA S образуется камера утечки, что обеспечивает надежное разделение двух продуктов, один из которых обычно является средством для мойки (CIP)(система безразборной очистки).
Очистка камеры утечки производится с помощью внешнего соединения для CIP(система безразборной очистки), расположенного в фонаре.
Очистка камеры утечки производится с помощью внешнего соединения для CIP(система безразборной очистки), расположенного в фонаре.
Конструкция и характеристики
Гигиеническое исполнение в соответствии с EHEDG.
Без утечек при открытии и закрытии клапана.
Сбалансированный нижний вал.
Пневматический привод одностороннего действия.
Простой демонтаж внутренних деталей.
Открытый фонарь позволяет провести визуальный осмотр уплотнения вала.
Корпуса ориентируются на 360⁰.
Без утечек при открытии и закрытии клапана.
Сбалансированный нижний вал.
Пневматический привод одностороннего действия.
Простой демонтаж внутренних деталей.
Открытый фонарь позволяет провести визуальный осмотр уплотнения вала.
Корпуса ориентируются на 360⁰.
Материалы
Детали, контактирующие с продуктом: Нерж. сталь СТАНДАРТ AISI 316L (1.4404).
Другие детали из стали: Нерж. сталь СТАНДАРТ AISI 304 (1.4301).
Уплотнения, контактирующие с продуктом: EPDM (в соответствии с FDA и CE 1935/2004)
Другие детали из стали: Нерж. сталь СТАНДАРТ AISI 304 (1.4301).
Уплотнения, контактирующие с продуктом: EPDM (в соответствии с FDA и CE 1935/2004)
Опции
Уплотнения из FPM и HNBR.
Другие типы присоединений.
Контрольное устройство C-TOP S.
Внешние датчики положения
Отделка поверхности: Ra ≤ 0,5 мкм
Другие типы присоединений.
Контрольное устройство C-TOP S.
Внешние датчики положения
Отделка поверхности: Ra ≤ 0,5 мкм
Документ
Инструкции v.22 (7)
Инструкции (7)
Тех.описание v.22 (4)
Тех.описание (3)
Быстрая установка v.22 (1)
Быстрая установка (1)
| Документ № | 10.240.30.16ES |
| Заглавие | |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.240.30.16EN |
| Заглавие | |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.240.30.16FR |
| Заглавие | |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.240.30.16RU |
| Заглавие | |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.251.30.14EN |
| Заглавие | ANNEX FOR CE MARKED EQUIPMENT ACCORDING TO THE ATEX DIRECTIVE 2014/34/EU: SHUT-OFF DOUBLE SEAT VALVE INNOVA S Ex |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.251.30.14ES |
| Заглавие | ANEXO PARA EQUIPOS MARCADOS CE ATEX SEGÚN LA DIRECTIVA 2014/34/UE: VALVULA de DOBLE ASIENTO de CIERRE INNOVA S Ex |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.251.30.14FR |
| Заглавие | ANNEXE POUR ÉQUIPEMENTS MARQUÉS CE ATEX SELON LA DIRECTIVE 2014/34/UE : VANNE à CLAPET à DOUBLE SIÈGE INNOVA S Ex |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.251.30.07EN |
| Заглавие | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS DOUBLE SEAT VALVE INNOVA S |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.251.30.07ES |
| Заглавие | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE DOBLE ASIENTO INNOVA S |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.251.30.07FR |
| Заглавие | INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À DOUBLE SIÈGE INNOVA S |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.251.30.07RU |
| Заглавие | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ДВУХСЕДЕЛЬНЫЙ КЛАПАН INNOVA S |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.251.30.11FR |
| Заглавие | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D'ENTRETIEN VANNE INNOVA DOUBLE SIÈGE - TYPE S - ANNEXE ATEX |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.251.30.11ES |
| Заглавие | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA INNOVA DOBLE ASIENTO - TIPO S - ANEXO ATEX |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.251.30.11EN |
| Заглавие | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS INNOVA DOUBLE SEAT VALVE – S TYPE - ANNEX ATEX |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.251.30.02RU_revA |
| Заглавие | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ДВУХСЕДЕЛЬНЫЙ КЛАПАН INNOVA S |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.251.30.02FR_revA |
| Заглавие | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D'ENTRETIEN VANNE INNOVA DOUBLE SIÈGE - TYPE S |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.251.30.02ES_revA |
| Заглавие | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA INNOVA DOBLE ASIENTO - TIPO S |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.251.30.02EN_revA |
| Заглавие | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS INNOVA DOUBLE SEAT VALVE – S TYPE |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.251.33.01EN |
| Заглавие | Shut-off Double Seat Valve INNOVA S |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.251.33.01FR |
| Заглавие | Vanne d’arrêt à double siège INNOVA S |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.251.33.01RU |
| Заглавие | Отсечной двухседельный клапан INNOVA S |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.251.33.01ES |
| Заглавие | Válvula de Doble Asiento de Cierre INNOVA S |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | FT.INNOVA-S.1_RU |
| Заглавие | Двухседельный Клапан INNOVA S |
| Формат файла | |
| Краткое описание | Клапан INNOVA типа S представляет собой пневматический двухседельный клапан в гигиеническом исполнении, который, посредством камеры утечки, между двумя седлами, при атмосферном давлении, обеспечивает надежное разделение двух продуктов |
|
|
| Документ № | FT.INNOVA-S.1_EN |
| Заглавие | Shut-off Double Seat Valve INNOVA S |
| Формат файла | |
| Краткое описание | The INNOVA S-type valve is a pneumatic shut-off double seat valve for hygienic applications. |
|
|
| Документ № | FT.INNOVA-S.1_ES |
| Заглавие | Válvula de Doble Asiento de Cierre INNOVA S |
| Формат файла | |
| Краткое описание | La válvula INNOVA tipo S es una válvula neumática de doble asiento de cierre para aplicaciones higiénicas |
|
|
| Документ № | 10.251.30.10MU |
| Заглавие | Guía rápida de instalación / Quick installation guide / Guide d’installation rapide / Краткое руководство по монтажу |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | 10.251.30.06MU |
| Заглавие | Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA S |
| Формат файла | |
| Краткое описание | |
|
|
| Документ № | INNOVA S AB-90 |
| Заглавие | INNOVA S AB-90 |
| Формат файла | .rar |
| Краткое описание | |
|
|
| Документ № | INNOVA S BB-90 & C-TOP S |
| Заглавие | INNOVA S BB-90 & C-TOP S |
| Формат файла | .rar |
| Краткое описание | |
|
|
| Документ № | INNOVA S BB-90 |
| Заглавие | INNOVA S BB-90 |
| Формат файла | .rar |
| Краткое описание | |
|
|
| Документ № | INNOVA S CB-90 & C-TOP S |
| Заглавие | INNOVA S CB-90 & C-TOP S |
| Формат файла | .rar |
| Краткое описание | |
|
|
| Документ № | INNOVA S CB-90 |
| Заглавие | INNOVA S CB-90 |
| Формат файла | .rar |
| Краткое описание | |
|
|
| Документ № | INNOVA S DB-90 & C-TOP S |
| Заглавие | INNOVA S DB-90 & C-TOP S |
| Формат файла | .rar |
| Краткое описание | |
|
|
| Документ № | INNOVA S DB-90 |
| Заглавие | INNOVA S DB-90 |
| Формат файла | .rar |
| Краткое описание | |
|
|
| Документ № | INNOVA S DC-180 & C-TOP S |
| Заглавие | INNOVA S DC-180 & C-TOP S |
| Формат файла | .rar |
| Краткое описание | |
|
|
| Документ № | INNOVA S DC-180 |
| Заглавие | INNOVA S DC-180 |
| Формат файла | .rar |
| Краткое описание | |
|
|
| Документ № | INNOVA S DD-270 & C-TOP S |
| Заглавие | INNOVA S DD-270 & C-TOP S |
| Формат файла | .rar |
| Краткое описание | |
|
|
| Документ № | INNOVA S DD-270 |
| Заглавие | INNOVA S DD-270 |
| Формат файла | .rar |
| Краткое описание | |
|
|
| Документ № | INNOVA S AB-90 & C-TOP S |
| Заглавие | INNOVA S AB-90 & C-TOP S |
| Формат файла | .rar |
| Краткое описание | |
|
|
