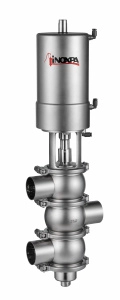

Клапан INNOVA R представляет собой двухседельный отводной пневматический клапан для гигиенических видов применения, с противосмесительной функцией между верхним и средним корпусами.
При атмосферном давлении между седлами двух верхних валов образуется камера утечки, что обеспечиваетнадежное разделение двух продуктов, один из которых обычно является средством для мойки (CIP). Очистка камеры утечки осуществляется посредством независимого подъема седел во время CIP-мойки установки.
Гигиеническое исполнение в соответствии с EHEDG.
Без утечек при открытии и закрытии клапана.
Сбалансированный нижний вал.
Пневматический привод одностороннего действия.
Простой демонтаж внутренних деталей.
Открытый фонарь позволяет провести визуальный осмотр уплотнения вала.
Корпуса, ориентируемые на 360º.
Детали, контактирующие с продуктом: 1.4404 (AISI 316L)
Другие детали из стали: 1.4301 (AISI 304)
Уплотнения, контактирующие с продуктом: EPDM
Обработка поверхности
Внутренняя: блестящая полировка Ra ≤ 0,8 мкм
Наружная: матовая
Размеры, имеющиеся в наличии
DIN EN 10357 серия A DN 40 - DN 100
(ранее DIN 11850 серия 2)
ASTM A269/270 OD 1½’’ - OD 4’’
(соответствует трубе OD)
Соединения
Под сварку
Уплотнения из FPM и HNBR.
Другие соединения: наружная резьба, clamp.

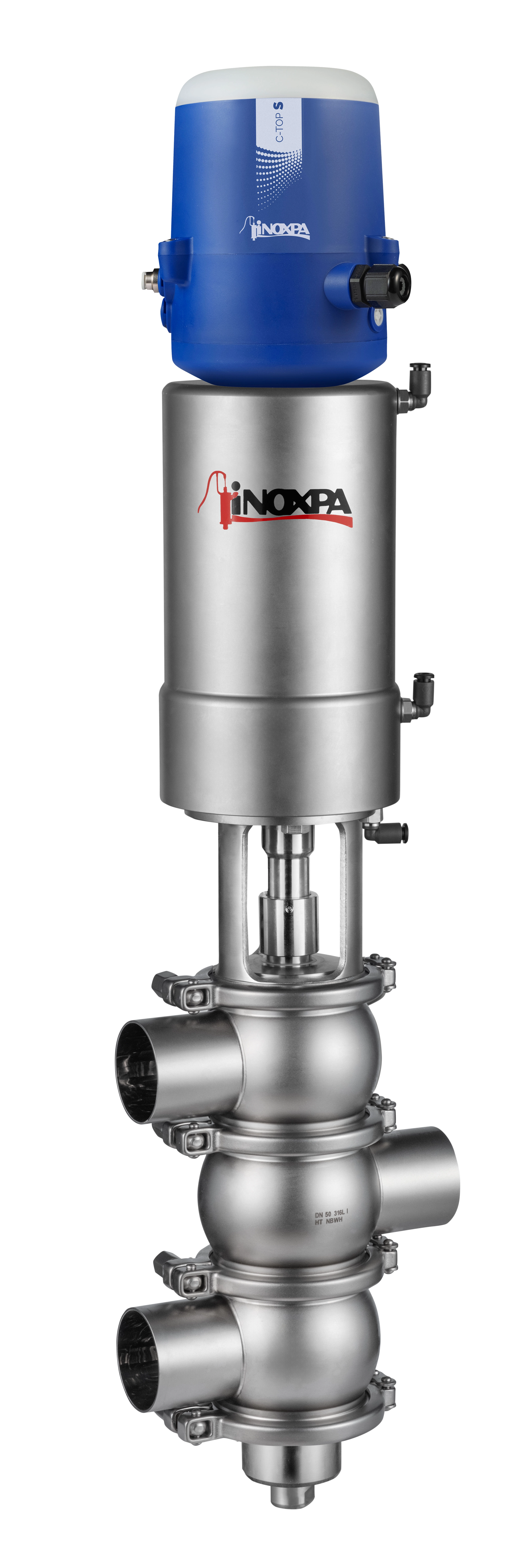

Контрольное устройство C-TOP S.
Внешние датчики положения.
Отделка поверхности: Ra ≤ 0,5 мкм
