INNOVA F – это запорный односедельный клапан, предназначенный для установки на дно ёмкости. Используется в производственных процессах с повышенными требованиями к гигиене.
-
Ваш городМоскваВаш город Москва?Выбор городаВыберите ближайший к вам регион,
где есть офис компании -
ПН-ПТ, С 9:00 ДО 18:008 (800) 707-78-22

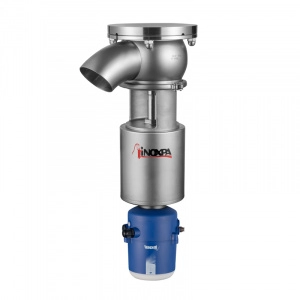

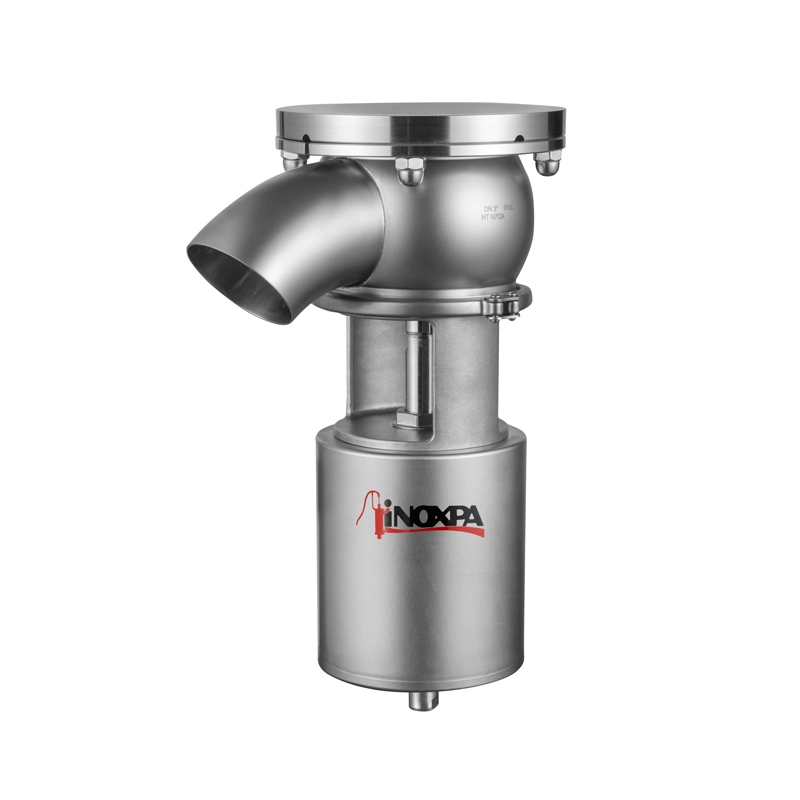

Односедельный Донный Клапан INNOVA F
Односедельный Донный Клапан INNOVA F
Конструкция и характеристики
Более компактная конструкция для экономии места.

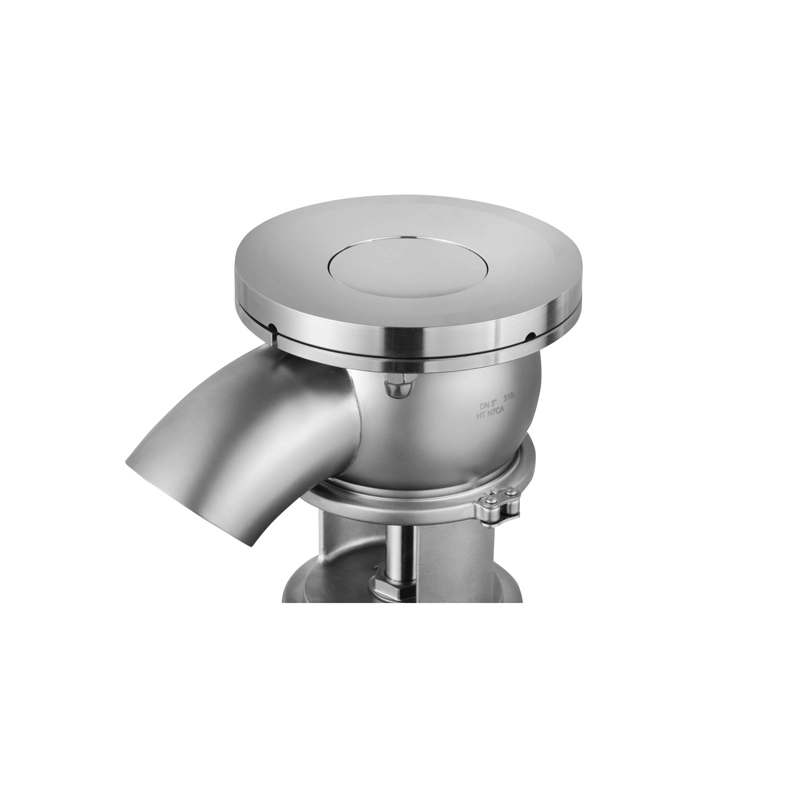

Специальный корпус с фланцем под сварку.
Выходной патрубок под углом 45 градусов для возможности варки.
Открытие внутрь клапана.
Радиальное уплотнение
Пневмопривод одинарного действия.
Клапан нормально закрытый (NC).
Открытый корпус позволяет проводить визуальную проверку уплотнения штока.
Материалы
Детали в контакте с продуктом 1.4404 (СТАНДАРТ AISI 316L)
Другие детали из нерж.стали 1.4301 (СТАНДАРТ AISI 304)
Уплотнение EPDM
Обработка поверхности:
Внутренняя зеркальная полировка ≤ 0,8 мкм
Внешняя – матовая.
Доступные размеры:
DIN EN 10357 серия A DN 25 - DN 100
ASTM A269/270 OD 1" - OD 4"
Присоединения – под сварку.
Опции
Ручной привод.
Уплотнения: FPM, HNBR .
Другие типы соединений. блоки управления C-TOP и C-TOP+.
Внешние датчики положения.
Обработка поверхности:: Ra ≤ 0,5 мкм.
Паровой барьер.
Корпус с нагревательной рубашкой.
