Распределительный Односедельный Клапан INNOVA L

Запросить инфо

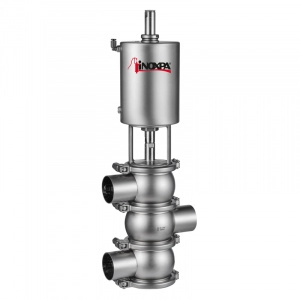

Клапан типа L представляет собой односедельный пневматический распределительный клапан с расходящимся потоком, с широким диапазоном гигиеничных применений. Его затвор разработан специально для осуществления отвода с расходящимся потоком, поскольку предусмотрено его закрытие в направлении, противоположном направлению потока (вход через центральный корпус и выход через верхний или нижний корпус).
Запросить информацию и цены

Конструкция и характеристики

Стандартная установка с закрытием в нижнем корпусе и отводом в верхний корпус.
Закрытие в верхнем корпусе и отвод в нижний корпус путем простого изменения положения привода на противоположное.
Простой демонтаж для доступа к внутренним деталям путем ослабления хомута clamp.
Открытый корпус позволяет проводить визуальную проверку уплотнения штока.
Корпуса, ориентируемые на 360º.

Материалы

Детали в контакте с продуктом AISI 316L
Другие детали из нерж.стали AISI 304
Уплотнения в контакте с продуктом EPDM

Обработка поверхности:
Внутренняя Полированная Ra ≤ 0,8 μm
Внешняя Матовая

Размеры:
DIN EN 10357 серия A DN 25 - DN 100
(ранее DIN 11850 серия 2)

ASTM A269/270 DN 1"- DN 4"
(соответствует трубе OD)

Присоединения: Под сварку

Опции

Пневматический привод двойного действия.
Прокладки из FPM, HNBR.
Другие соединения.

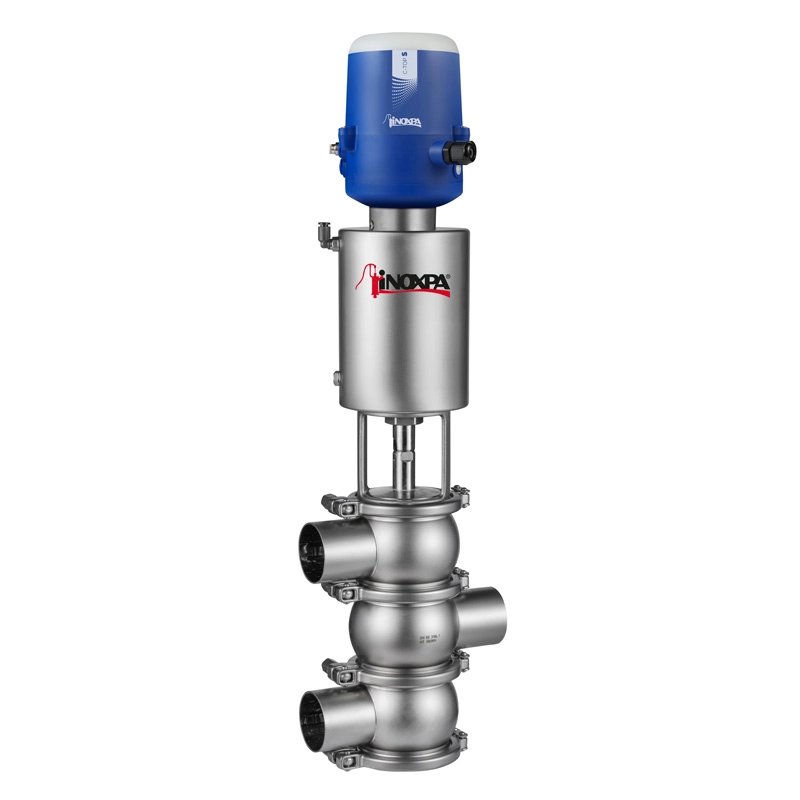

Контрольное устройство C-TOP+.
Внешние датчики положения.
Паровой барьер.
Корпус с нагревательной рубашкой.
Обработка поверхностей в контакте с продуктом: Ra ≤ 0,5 μm.

Документ

Инструкции (4)
Тех.описание (5)
10.241.30.03MU
Документ № 10.241.30.03MU
Заглавие Краткое руководство по монтажу INNOVA M
Формат файла .pdf
Краткое описание
    Download
    • E-mail
10.241.30.01FR_revA
Документ № 10.241.30.01FR_revA
Заглавие INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À SIMPLE SIÈGE INNOVA M / L
Формат файла .pdf
Краткое описание Ce manuel contient des informations sur la réception, l’installation, l’utilisation, le montage, le démontage et l’entretien des vannes INNOVA M
    Download
    • E-mail
10.241.30.01ES_revA
Документ № 10.241.30.01ES_revA
Заглавие INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE SIMPLE ASIENTO INNOVA M / L
Формат файла .pdf
Краткое описание Este manual contiene información sobre la recepción, instalación, operación, montaje, desmontaje y mantenimiento para la válvula INNOVA M
    Download
    • E-mail
10.241.30.01EN_revA
Документ № 10.241.30.01EN_revA
Заглавие INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS SINGLE SEAT VALVE INNOVA M / L
Формат файла .pdf
Краткое описание This manual contains information about the reception, installation, operation, assembly, disassembly and maintenance of the INNOVA M
    Download
    • E-mail
FT.INNOVA-L.1_IT
Документ № FT.INNOVA-L.1_IT
Заглавие Valvola di Cambio a Singola Sede INNOVA L
Формат файла .pdf
Краткое описание La valvola tipo L è una valvola di cambio pneumatica a singola sede con flusso divergente per applicazioni igieniche
    Download
    • E-mail
FT.INNOVA-L.1_FR
Документ № FT.INNOVA-L.1_FR
Заглавие Vanne à Clapet Simple Siège de Dérivation INNOVA L
Формат файла .pdf
Краткое описание La vanne type L est une vanne à clapet simple siège de dérivation avec flux divergeant, destinée aux applications hygiéniques.
    Download
    • E-mail
FT.INNOVA-L.1_ES
Документ № FT.INNOVA-L.1_ES
Заглавие Válvula de Simple Asiento de Desvío INNOVA L
Формат файла .pdf
Краткое описание La válvula tipo L es una válvula neumática de simple asiento de desvío con flujo divergente para aplicaciones higiénicas
    Download
    • E-mail
FT.INNOVA-L.1_EN
Документ № FT.INNOVA-L.1_EN
Заглавие Divert Single Seat Valve INNOVA L
Формат файла .pdf
Краткое описание The L type valve is a pneumatic divert single seat valve with diverging flow designed for hygienic applications
    Download
    • E-mail
FT.INNOVA-L.1_RU
Документ № FT.INNOVA-L.1_RU
Заглавие Распределительный Односедельный Клапан INNOVA L
Формат файла .pdf
Краткое описание Клапан типа L представляет собой односедельный пневматический распределительный клапан с расходящимся потоком, с широким диапазоном гигиеничных применений
    Download
    • E-mail
