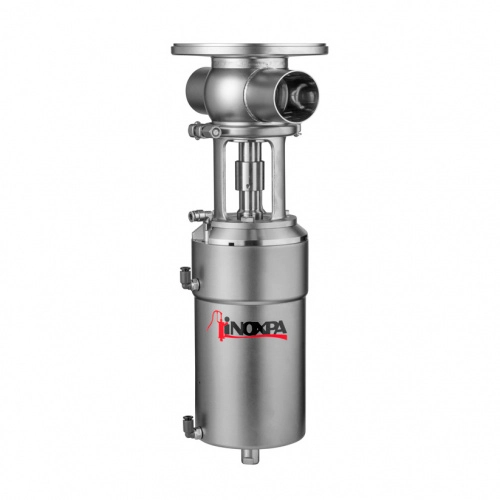

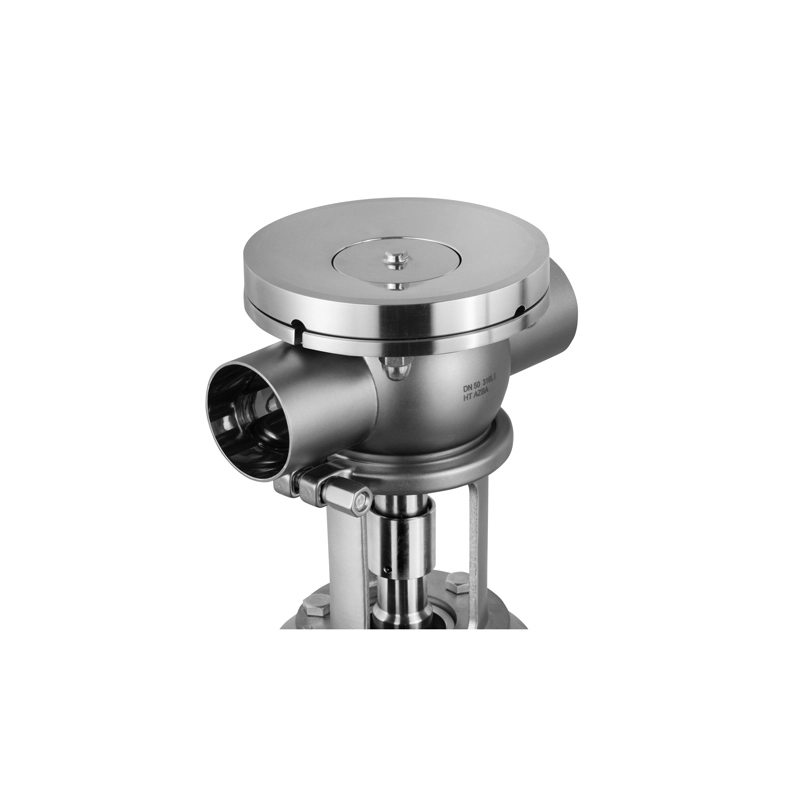

INNOVA T Двухседельный Донный Клапан
INNOVA T Двухседельный Донный Клапан
Противосмесительный клапан INNOVA типа T представляет собой пневматический запорный двухседельный
клапан, специально разработанный для установки в днищах резервуаров и резервуаров в гигиеническом
исполнении, который, посредством камеры обнаружения утечки, между двумя седлами, при атмосферном
давлении, обеспечивает надежное разделение двух продуктов, один из которых обычно является средством
для CIP-мойки (моющее средство).
Решение
Обработка поверхности
Внутренняя: полировка Ra ≤ 0,8 мкм
Наружная: матовая
Размеры, имеющиеся в наличии
DIN EN 10357 серия A DN 40 - DN 100 (ранее DIN 11850 серия 2)
ASTM A269/270 OD 1 ½’’ - OD 4’’ (соответствует трубе OD)
Соединения
Под сварку
Эксплуатационные ограничения
Максимальная рабочая температура: 121 ⁰C 250 ºF
Температура SIP: 140 ºC (максимум 30 минут) 284 ºF
Максимальное рабочее давление 1000 кПа (10 бар) 145 фунт/кв. дюйм
Минимальное рабочее давление: вакуум вакуум
Давление сжатого воздуха: 6–8 бар 87–116 фунт/кв. дюйм
Внутренняя: полировка Ra ≤ 0,8 мкм
Наружная: матовая
Размеры, имеющиеся в наличии
DIN EN 10357 серия A DN 40 - DN 100 (ранее DIN 11850 серия 2)
ASTM A269/270 OD 1 ½’’ - OD 4’’ (соответствует трубе OD)
Соединения
Под сварку
Эксплуатационные ограничения
Максимальная рабочая температура: 121 ⁰C 250 ºF
Температура SIP: 140 ºC (максимум 30 минут) 284 ºF
Максимальное рабочее давление 1000 кПа (10 бар) 145 фунт/кв. дюйм
Минимальное рабочее давление: вакуум вакуум
Давление сжатого воздуха: 6–8 бар 87–116 фунт/кв. дюйм
Принцип работы
Клапан INNOVA T снабжен двумя седлами, которые при атмосферном давлении совместно образуют
герметичную камеру при любых условиях эксплуатации. Таким образом, если произойдет утечка продукта,
он попадет в камеру обнаружения утечки и будет выведен через дренажное отверстие. Если клапан открыт,
камера обнаружения утечки закрыта, в результате чего обеспечивается поступление продукта из резервуара
в трубу. Имеется возможность мойки клапана на любом уровне в зависимости от потребностей процесса.
Конструкция и характеристики
Без утечек при открытии/закрытии клапана.
Пневматический привод одностороннего действия.
Простой демонтаж внутренних компонентов, для которого необходимо ослабить хомут.
Открытый фонарь позволяет провести визуальный осмотр уплотнения вала.
Пневматический привод одностороннего действия.
Простой демонтаж внутренних компонентов, для которого необходимо ослабить хомут.
Открытый фонарь позволяет провести визуальный осмотр уплотнения вала.
Материалы
Детали, контактирующие с продуктом: 1.4404 (AISI 316L)
Другие детали из стали: 1.4301 (AISI 304)
Уплотнения, контактирующие с продуктом: СКЭПТ
Другие детали из стали: 1.4301 (AISI 304)
Уплотнения, контактирующие с продуктом: СКЭПТ
Опции
Уплотнения из FPM или ГБНК.
Другие соединения.

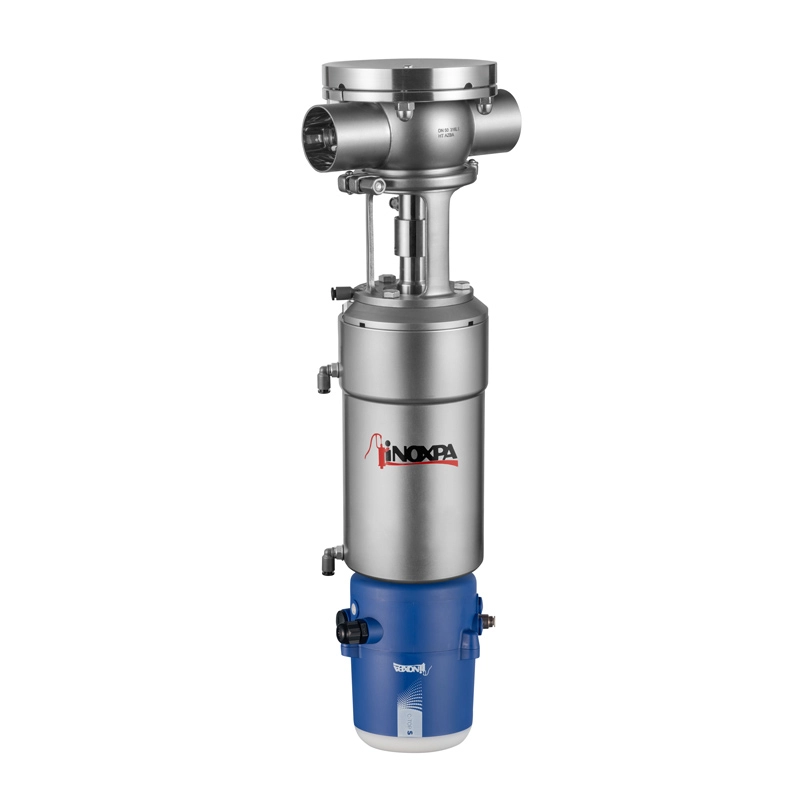

Контрольное устройство.
Внешние датчики положения.
Обработка внутренней поверхности: Ra ≤ 0,5 мкм.
Корпус с нагревательной рубашкой.
Другие соединения.
Контрольное устройство.
Внешние датчики положения.
Обработка внутренней поверхности: Ra ≤ 0,5 мкм.
Корпус с нагревательной рубашкой.
Документ
Тех.описание v.22 (4)
Тех.описание (7)
Быстрая установка v.22 (1)
Быстрая установка (1)
Инструкции v.22 (4)
Инструкции (3)
3D CAD v.22 (4)
